NEXSON | Intercambiadores de calor de placas soldadas

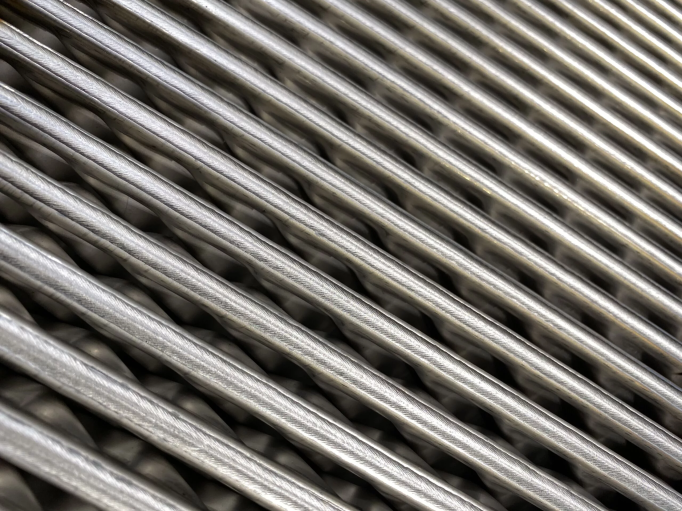

Placa soldada Nexson
COMPLETAMENTE SOLDADOS









Eficacia notable, diseño único y compacidad
Greenbox de Nexson

INTERCAMBIADORES DE CALOR

GREENBOX™

GREENBOX™ es un intercambiador de calor completamente soldado (BLOC), formado por placas onduladas cuadradas soldadas entre sí, que forman el centro del intercambiador de calor. No hay juntas entre las placas; la estanqueidad se consigue mediante una soldadura. Solo los paneles laterales desmontables tienen juntas para el sellado exterior.

El centro del intercambiador de calor es accesible para su inspección o limpieza simplemente retirando los 4 paneles laterales. El diseño patentado de esquinas suaves, (el conjunto centro/paneles), hace de este intercambiador de calor el más robusto de su categoría y la solución ideal para trabajos exigentes de procesamiento a altas presiones y temperaturas.

Es un concentrado de eficiencia térmica como intercambiador de recuperación de calor, condensador, recalentador o evaporador, y puede utilizarse en trabajos con ensuciamiento.

El flujo de alta turbulencia inducido por las placas onduladas de GREENBOX™ lo hace unas 5 veces más eficiente térmicamente que un intercambiador de calor tradicional de carcasa y tubos. También permite una aproximación de la temperatura de 2 °C.

Un mejor coeficiente de transferencia de calor también significa un tamaño compacto, lo que puede reducir significativamente los costes de instalación, funcionamiento y mantenimiento.

El ingenioso diseño de las esquinas aporta fiabilidad mecánica al intercambiador de calor.

El GREENBOX™ funciona con pasada simple o múltiple y, en caso necesario, el acceso a las placas para inspecciones y limpieza se da simplemente retirando los paneles laterales.

Se utiliza para una presión de diseño desde vacío total hasta 50 bar(g), desde -50 °C de temperatura de diseño hasta 450 °C.
Welded plate heat exchanger Type «S»

INTERCAMBIADORES DE CALOR

CARACTERÍSTICAS PRINCIPALES

TAMAÑO COMPACTO Y FÁCIL INSTALACIÓN

Los intercambiadores de calor soldados Nexson son unidades muy compactas. Requieren una superficie muy reducida, incluyendo el espacio necesario para su instalación y mantenimiento.

COEFICIENTE DE TRANSFERENCIA DE CALOR MAXIMIZADO

Las placas de Nexson están diseñadas con una elevada tensión de cizallamiento y un régimen de alta turbulencia. De este modo, se optimiza la eficacia del intercambiador de calor y se reducen los riesgos de ensuciamiento.

APROXIMACIÓN CERCANA DE TEMPERATURA

El exclusivo diseño de las placas onduladas permite a los intercambiadores de calor soldados alcanzar una aproximación de temperatura muy próxima e incluso llegar a la temperatura de cruce consiguiendo altos valores de coeficiente K de transferencia de calor.

CENTRO INTERCAMBIABLE

Gracias a su construcción modular, es posible retirar las piezas que necesitan ser sustituidas por otras nuevas y, al mismo tiempo, mantener las piezas en buen estado.

INTERCAMBIADORES DE CALOR

DISEÑOS DE PLACAS

Placas onduladas

Para medios limpios

Materiales disponibles
• 304L, 316L
• 254 SMO, C276, Níquel 200/201, 904L, Aleación 59
• Titanio Gr1, Titanio Gr11
• Otros materiales están disponibles a petición.

Placas tachonadas

Para medios ensuciantes

Materiales disponibles
• 304L, 316L, Dúplex, Superdúplex, 310L
• 254 SMO, C276, Níquel 200/201, 904L, Aleación 59
• Titanio Gr2, Titanio Gr12
• SA516 Gr60/70
• Otros materiales están disponibles a petición.

GREENSPIRAL

INDUSTRIAS

Todas las industrias en las que GREENBOX está disponible

INDUSTRIAS PESADAS
Desde la siderurgia hasta la minería, las industrias pesadas requieren sistemas térmicos robustos y fiables. Nexson responde a estos retos con soluciones personalizadas diseñadas para operaciones de alta demanda.
QUÍMICA
Los procesos químicos requieren un control preciso de la temperatura. Nuestros intercambiadores de calor energéticamente eficientes ayudan a mejorar la seguridad, reducir los costes y promover prácticas de producción más limpias.
ENERGÍA LIMPIA
El sector de la energía limpia utiliza tecnologías innovadoras para combustibles del futuro como el hidrógeno, el amoníaco, los biocombustibles y el GNL. En estas industrias, los intercambiadores de calor son esenciales para el control de la temperatura, optimizando los procesos de producción, la licuefacción y la recuperación de calor, garantizando así la eficiencia y la seguridad de las instalaciones.
PULPA Y PAPEL
El sector de la pulpa y el papel es uno de los mayores consumidores industriales de agua y energía. Para procesos como la cocción, el blanqueo, la evaporación o el secado, controlar el rendimiento térmico es crucial para la productividad, la rentabilidad y la reducción de la huella medioambiental.
PETRÓLEO GAS Y REFINERÍA
De la exploración hasta el refinado, Nexson apoya toda la cadena de valor del petróleo y el gas con soluciones térmicas duraderas y de alta eficiencia diseñadas para optimizar la recuperación de energía y garantizar operaciones seguras y fiables.
TRATAMIENTOS DE AGUAS
El tratamiento de aguas requiere una regulación constante de la temperatura. Nuestros intercambiadores de calor energéticamente eficientes mejoran la estabilidad de los procesos, reducen los costes de explotación y fomentan una gestión más sostenible del agua.
PRODUCCIÓN DE ALIMENTOS
Desde ingredientes de origen vegetal hasta fórmulas de alimentos para mascotas, nuestras soluciones favorecen un procesamiento uniforme, una eficiencia energética y la seguridad de los productos, ayudando a satisfacer las cambiantes demandas de los consumidores y minimizando al mismo tiempo el impacto medioambiental.
MARÍTIMO
El sector marítimo, que incluye buques comerciales, plataformas marinas e instalaciones navales, depende de complejos sistemas térmicos. Estos sistemas deben funcionar en condiciones extremas y con grandes exigencias de fiabilidad, resistencia a la corrosión y compacidad para su integración a bordo. Ya sea para propulsión, refrigeración de motores, tratamiento de gases de escape o sistemas auxiliares (climatización, desalinización, acondicionamiento de combustible), los intercambiadores de calor son esenciales para el rendimiento de los buques modernos.
