Ingeniería de Vanguardia vs. Problemas Críticos: La Ventaja NEXSON en Transferencia Térmica
En el día a día de una planta industrial, la eficiencia y la fiabilidad lo son todo. Sin embargo, muchos procesos críticos se ven limitados por los equipos de transferencia de calor. Paradas no programadas por ensuciamiento (fouling), riesgos de seguridad con fluidos a alta presión, o la simple falta de espacio para una ampliación, son problemas recurrentes que las soluciones estándar de carcasa y tubos o de placas y juntas a menudo no pueden resolver de manera eficaz.
Este artículo técnico no es un catálogo de productos. Es un análisis de soluciones de ingeniería para cuando los equipos convencionales llegan a su límite. Nos sumergimos en la tecnología del fabricante europeo NEXSON, un especialista en diseñar y construir intercambiadores de calor para los desafíos más exigentes de la industria.
El Desafío Nº1: Ensuciamiento Crónico y Fluidos Complejos
El ensuciamiento es el enemigo silencioso de la eficiencia térmica. Reduce la transferencia de calor, aumenta la pérdida de carga y, en el peor de los casos, provoca paradas completas de la planta para realizar limpiezas mecánicas o químicas. En industrias como el tratamiento de aguas residuales, la minería o la industria papelera, donde los fluidos contienen sólidos, fibras o son altamente viscosos, este problema es una constante. ¿Cuál es la ventaja NEXSON en transferencia térmica?

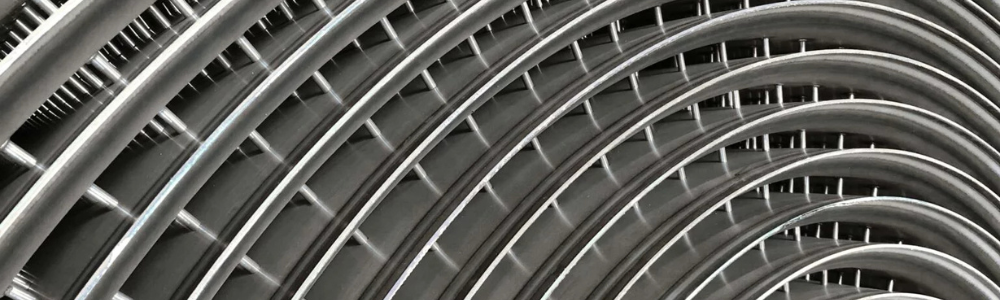

La Solución de Ingeniería: NEXSON GreenSpiral
El intercambiador GreenSpiral no está diseñado para «resistir» el ensuciamiento, sino para evitarlo desde su concepción. Su diseño se basa en principios de la física de fluidos para mantener los canales libres de depósitos.
Principios de Diseño Clave:
Canal Único y Flujo a Contracorriente: A diferencia de los equipos multicanal, el GreenSpiral se construye enrollando dos placas para formar dos canales largos y únicos. Esto elimina las zonas muertas y la maldistribución del flujo, asegurando que el 100% del fluido está en movimiento constante y maximizando el diferencial de temperatura (ΔT).
Efecto de Autolimpieza (Self-Cleaning): Es su ventaja más notable. Si una partícula o depósito comienza a adherirse, reduce la sección del canal en ese punto. Esto acelera localmente la velocidad del fluido, creando una fuerza de cizalladura que arrastra y expulsa la obstrucción antes de que se consolide.
Pernos Espaciadores Soldados: A lo largo del canal, se sueldan pernos espaciadores que mantienen la separación constante y, a la vez, inducen una alta turbulencia incluso a bajas velocidades de flujo. Esto potencia drásticamente el coeficiente de transferencia de calor, incluso con fluidos viscosos.
Aplicaciones de Ingeniería Detalladas
- Tratamiento de Aguas Residuales (EDAR): La aplicación por excelencia. Es ideal para el calentamiento de lodos para digestores anaeróbicos o para el enfriamiento de efluentes, manejando el alto contenido de sólidos sin obstrucciones.
Industria Petroquímica: Enfriamiento de crudo, fondos de columna de destilación o manejo de «slurries» (lechadas). Su robustez le permite operar de forma fiable en los procesos más duros.
Industria Papelera: Manejo de licor negro, pulpas y otros fluidos fibrosos que obstruirían instantáneamente equipos con canales estrechos.
Minería: Procesos con lechadas y fluidos altamente abrasivos.
Caso de Aplicación Real
- En una Estación Depuradora de Aguas Residuales (EDAR), el calentamiento de lodos para los digestores anaeróbicos es un punto crítico. Un intercambiador de carcasa y tubos sufría obstrucciones semanales, requiriendo paradas y limpiezas. Al sustituirlo por un NEXSON GreenSpiral, se eliminaron las paradas por ensuciamiento, garantizando un funcionamiento continuo del digestor y una producción de biogás estable, con un retorno de la inversión inferior a 18 meses solo en costes de mantenimiento y operación.
El Desafío Nº2: Alta Presión, Seguridad y Espacio en Aplicaciones Críticas
En la industria química, de Oil & Gas o en la refrigeración industrial con amoniaco (NH₃), la integridad mecánica y la seguridad son la máxima prioridad. Las altas presiones y temperaturas, combinadas con fluidos peligrosos, exigen equipos sin puntos débiles. Además, el espacio en las salas de máquinas o en los skids de proceso es un bien cada vez más escaso.

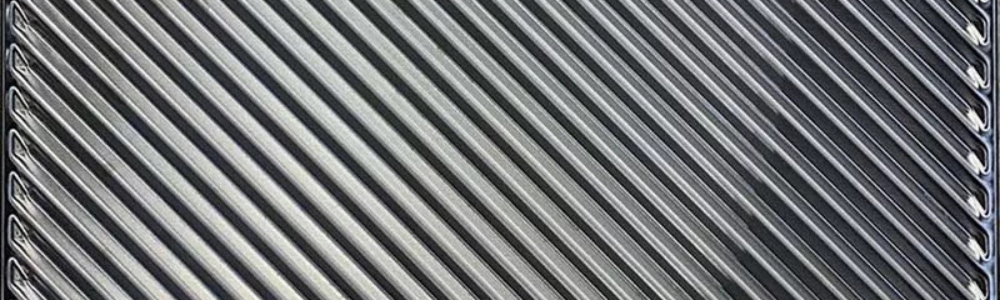

La Solución de Ingeniería: NEXSON GreenBox (Bloque Soldado)
El GreenBox es la respuesta de NEXSON a estos retos. Es un intercambiador de calor de bloque soldado (también conocido como de placas y carcasa o Plate & Shell) que ofrece una densidad de potencia y una robustez inalcanzables para los equipos tradicionales.
Principios de Diseño Clave:
Núcleo Monolítico Soldado por Láser: El corazón del equipo es un bloque de placas corrugadas (de acero inoxidable, titanio, etc.) que se sueldan por láser unas a otras. Esto crea un núcleo sin juntas en el lado del proceso, eliminando el principal punto de fallo de los intercambiadores de placas y juntas y garantizando una estanqueidad total.
Eficiencia y Compactibilidad: Su diseño de placas corrugadas genera una alta turbulencia, ofreciendo una transferencia de calor hasta 5 veces superior a un intercambiador de carcasa y tubos de la misma capacidad. Esto se traduce en un equipo drásticamente más pequeño, ligero y con menor volumen interno (hold-up volume).
Acceso para Inspección (Ventaja Competitiva): A diferencia de otros bloques soldados completamente sellados, el diseño del GreenBox con paneles laterales atornillados permite un acceso total al núcleo. Esto facilita inspecciones y limpiezas mecánicas a alta presión, combinando la robustez de un equipo soldado con una mantenibilidad superior.
Aplicaciones de Ingeniería Detalladas
Refrigeración Industrial con NH₃ y CO₂: Es la solución ideal como condensador, evaporador o enfriador de aceite. Su construcción soldada garantiza cero fugas de refrigerante y su diseño compacto es perfecto para sistemas de carga crítica.
Industria Química y de Proceso: Perfecto como reboiler o condensador en columnas de destilación, o para la recuperación de calor entre fluidos de proceso agresivos donde la corrosión y la presión son un problema.
Oil & Gas: Enfriamiento y calentamiento de hidrocarburos en plataformas offshore o refinerías, donde el espacio y la fiabilidad son críticos.
Caso de Aplicación Real
En una planta de refrigeración con NH₃, se necesitaba aumentar la capacidad de condensación sin ampliar la sala de máquinas. Un NEXSON GreenBox reemplazó a un viejo condensador de carcasa y tubos, aumentando la capacidad en un 30% y ocupando un 50% menos de espacio. La construcción soldada eliminó por completo la preocupación por las fugas de amoniaco, aumentando la seguridad de la planta.
Tabla Comparativa: Soluciones Estándar vs. Ingeniería NEXSON
Desafío Industrial Crítico
Limitaciones de Soluciones Estándar (Carcasa y Tubos / Placas y Juntas)
La Ventaja de la Ingeniería NEXSON
Fluidos con Sólidos/Fibras
Limitaciones de Soluciones Estándar (Carcasa y Tubos / Placas y Juntas)
La Ventaja de la Ingeniería NEXSON
Alta Viscosidad
Flujo laminar y bajo coeficiente de transferencia. Poca eficiencia.
GreenSpiral: Alta turbulencia inducida incluso a bajas velocidades.
Alta Presión (>40 bar)
Las juntas son un punto débil y un riesgo de fuga.
GreenBox: Construcción totalmente soldada. Integridad y seguridad total.
Refrigerantes (NH₃, CO₂)
Riesgo de fugas por las juntas. Normativas de seguridad cada vez más estrictas.
GreenBox: Estanqueidad garantizada. Diseño compacto ideal para cargas críticas.
Espacio de Instalación Limitado
Grandes y pesados, especialmente los de carcasa y tubos.
GreenBox: Hasta 5 veces más compacto. Reduce costes de instalación.
Conclusión: ¿Cuándo Necesitas un Especialista?
Para aplicaciones estándar con fluidos limpios y condiciones moderadas, existen muchas soluciones válidas en el mercado. Sin embargo, la rentabilidad, seguridad y fiabilidad de una planta industrial se definen en sus procesos más críticos.
Cuando te enfrentas a un problema de ensuciamiento que te obliga a parar la producción, cuando la seguridad en un proceso de alta presión no es negociable, o cuando simplemente no tienes espacio para una solución convencional, es el momento de recurrir a la ingeniería especializada. Ahí es donde las soluciones de NEXSON marcan la diferencia.
Contacta con nuestro equipo de ingeniería. No nos limites a pedir un presupuesto; preséntanos tu problema más difícil y te propondremos una solución de ingeniería a medida.
