NEXSON | Intercambiadores de calor de placas en espiral

Placas en espiral Nexson
DOS CANALES CONCÉNTRICOS

Tecnología probada a lo largo de los años para trabajos con ensuciamiento trabajos de incrustación o reemplazo

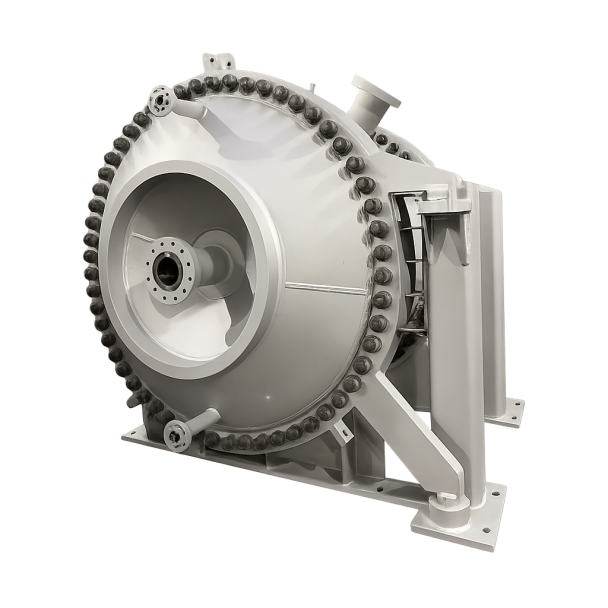

Greenspiral Nexson

INTERCAMBIADORES DE CALOR

GREENSPIRAL™

Gracias a su eficiencia térmica, su resistencia y su diseño versátil, el intercambiador de calor de placas en espiral (SPHE) ha demostrado desde 1930 ser esencial en campos tan diversos como las refinerías, la petroquímica, el petróleo y el gas o el medio ambiente…

Capaz de trabajar en condiciones extremas (de presión y temperatura), este intercambiador de calor de un solo canal, con efecto autolimpiante, se ha convertido en la alternativa a los intercambiadores de carcasa y tubos.

El Grupo Nexson diseña, desarrolla y fabrica su intercambiador de calor en espiral con los materiales conformables y soldables de su elección. Este intercambiador de calor en espiral, más compacto y 3 veces más eficiente térmicamente que los intercambiadores de calor tubulares, proporciona ahorros sustanciales en instalación, funcionamiento y mantenimiento.

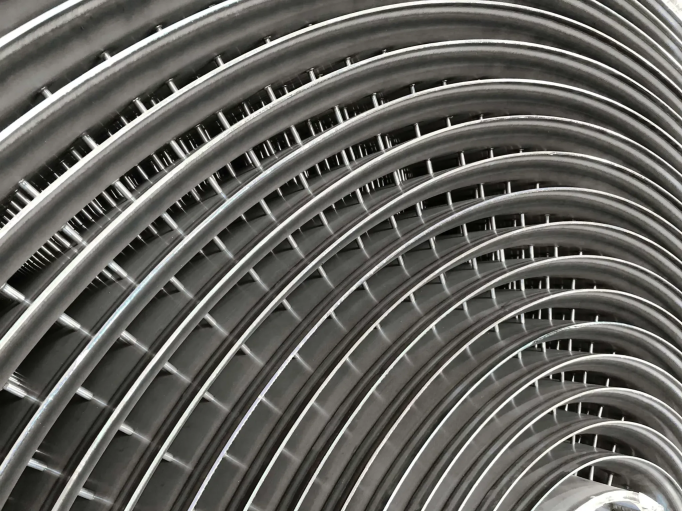

Nuestros intercambiadores de calor en espiral están formados por 2 canales concéntricos en con pasadores espaciadores soldados para formar los huecos de los canales. La separación y la anchura de los canales se seleccionan en función de los requisitos específicos y las condiciones de trabajo de cada cliente. Esto permite tener en cuenta los caudales, los tamaños de las partículas de los fluidos incrustantes y las caídas de presión. Estos espaciadores facilitan el flujo turbulento en cada canal.

Los intercambiadores de calor en espiral Nexson se utilizan para una presión de diseño desde el vacío total hasta 100 bar(g) y a una temperatura de diseño de -100 °C hasta 500 °C. El Grupo Nexson suministra una amplia gama de intercambiadores de calor en espiral, desde unidades personalizadas hasta estándar.

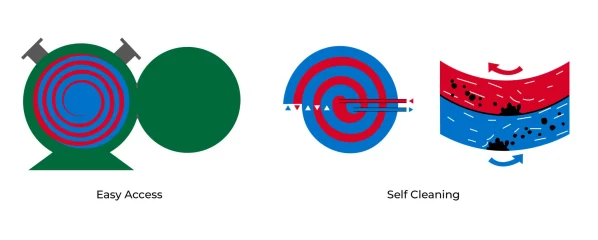

Esquema funcionamiento Greenspiral Nexson
Spiral plate heat exchanger Type 1
Spiral plate heat exchanger Type 2

INTERCAMBIADORES DE CALOR

CARACTERÍSTICAS PRINCIPALES

CANAL ÚNICO

El flujo de un solo canal de nuestros intercambiadores de calor es una característica única en el mundo.

EFECTO AUTOLIMPIANTE

Gracias a la configuración de un solo canal, se crea un flujo turbulento para el procesamiento de medios difíciles. Al tratarse de un intercambiador de calor de un solo canal, si se produce una reducción de la sección transversal dentro del canal, la velocidad del flujo aumentará, expulsando el depósito.

TRABAJOS CON ENSUCIAMIENTO

En su origen, el intercambiador de calor en espiral se utilizaba principalmente en la industria de la pulpa y el papel, donde eran frecuentes los problemas de ensuciamiento al utilizar intercambiadores de carcasa y tubos clásicos (o intercambiadores de calor multicanal) debido a las fibras presentes en los efluentes.

CONDICIONES DE PROCESOS DIFÍCILES

Debido a su robusta construcción, los intercambiadores de calor en espiral Nexson están pensados para soportar tareas cíclicas. Los intercambiadores de calor en espiral Nexson pueden expandirse sin fallos mecánicos al ser sometidos a presión o por aumento de la temperatura.

PLACAS

MATERIALES DISPONIBLES

Materiales de las placas

• SA 516 Gr60, SA 516 Gr70

• 304/304L, 316/316L, Dúplex, Superdúplex

• UNS S310803, UNS S32205, UNS S32750

• 904L, 254 SMO, C276, C22, C2000

• Titanio

• Otros a petición

Placas en espiral Nexson

GREENSPIRAL

INDUSTRIAS

Todas las industrias en las que GREENSPIRAL está disponible

INDUSTRIAS PESADAS
Desde la siderurgia hasta la minería, las industrias pesadas requieren sistemas térmicos robustos y fiables. Nexson responde a estos retos con soluciones personalizadas diseñadas para operaciones de alta demanda.
QUÍMICA
Los procesos químicos requieren un control preciso de la temperatura. Nuestros intercambiadores de calor energéticamente eficientes ayudan a mejorar la seguridad, reducir los costes y promover prácticas de producción más limpias.
ENERGÍA LIMPIA
El sector de la energía limpia utiliza tecnologías innovadoras para combustibles del futuro como el hidrógeno, el amoníaco, los biocombustibles y el GNL. En estas industrias, los intercambiadores de calor son esenciales para el control de la temperatura, optimizando los procesos de producción, la licuefacción y la recuperación de calor, garantizando así la eficiencia y la seguridad de las instalaciones.
PULPA Y PAPEL
El sector de la pulpa y el papel es uno de los mayores consumidores industriales de agua y energía. Para procesos como la cocción, el blanqueo, la evaporación o el secado, controlar el rendimiento térmico es crucial para la productividad, la rentabilidad y la reducción de la huella medioambiental.
PETRÓLEO GAS Y REFINERÍA
De la exploración hasta el refinado, Nexson apoya toda la cadena de valor del petróleo y el gas con soluciones térmicas duraderas y de alta eficiencia diseñadas para optimizar la recuperación de energía y garantizar operaciones seguras y fiables.
TRATAMIENTOS DE AGUAS
El tratamiento de aguas requiere una regulación constante de la temperatura. Nuestros intercambiadores de calor energéticamente eficientes mejoran la estabilidad de los procesos, reducen los costes de explotación y fomentan una gestión más sostenible del agua.
PRODUCCIÓN DE ALIMENTOS
Desde ingredientes de origen vegetal hasta fórmulas de alimentos para mascotas, nuestras soluciones favorecen un procesamiento uniforme, una eficiencia energética y la seguridad de los productos, ayudando a satisfacer las cambiantes demandas de los consumidores y minimizando al mismo tiempo el impacto medioambiental.
Diapositiva anterior
Diapositiva siguiente

Cómo funciona nuestra prueba de TST

¿Quieres profundizar más en la tecnología NEXSON?

Los procesos industriales enfrentan ensuciamiento, alta presión y limitaciones de espacio. Las soluciones de ingeniería NEXSON superan los límites de la transferencia térmica y transforman los retos en eficiencia, seguridad y fiabilidad.

LEER ARTÍCULO
